縮水是塑料注射成型過程中比較常見的問題之一。根據材質的硬度，塑料分為硬質和軟膠兩類。軟橡膠：TPE、TPR軟膠、PVC、TPU等，相對于硬膠：PP，ABS，PS，PC，PA等的彈性要大得多，因此，軟橡膠比硬塑膠更能被壓縮和儲存壓力，tpr軟膠收縮多少？

注射制品出現縮水問題的原因是，熔膠凝結收縮留下的空隙得不到熔膠的補充。因為膠體在射入型腔后仍能保持壓強，即在型腔中能存有較高的壓力和較多的熔膠，所以即使沒有從入口處獲得熔膠補充，型腔中儲存的壓力和熔膠也足夠自補，所以軟膠件的縮水問題比較容易解決，只需要給足夠的壓力和時間就足夠了。

有時候還是會遇到這種情況，當壓力過大時，TPE、TPR軟膠不僅不會縮水，甚至會出現膨脹現象，由此可以想象一下。但硬膠在這方面的性能卻很差，當進水口冷凝封死后，儲藏在型腔內的壓力和熔膠不足以補充熔膠凝結收縮后留下的空間，因此，入水口方向的補充成為硬膠件補縮的重要來源。

由此可以看出，硬膠件的縮水問題相對較容易產生，注塑件越厚，問題越難解決，而TPE,TPR軟膠件的縮水，只要掌握射膠壓力和成型保壓及冷卻時間就能較好地處理縮水問題。

TPE的收縮率一般在千分之15-30左右，因為TPE材料是一種由多種材料聚合而成的新材料，取決于所選擇的TPE材料是什么樣的PP的TPE材料收縮率在千分之15-22之間，透明包裝ABS的TPE材料收縮率在千分之20-30之間，收縮率取決于選擇的材料，實色的收縮率不同。

由TPE注技術可以降低TPE材料的收縮率(收縮率)，因此在設計模具時，應盡量考慮TPE收縮率對產品外觀的影響，特別是厚壁產品。

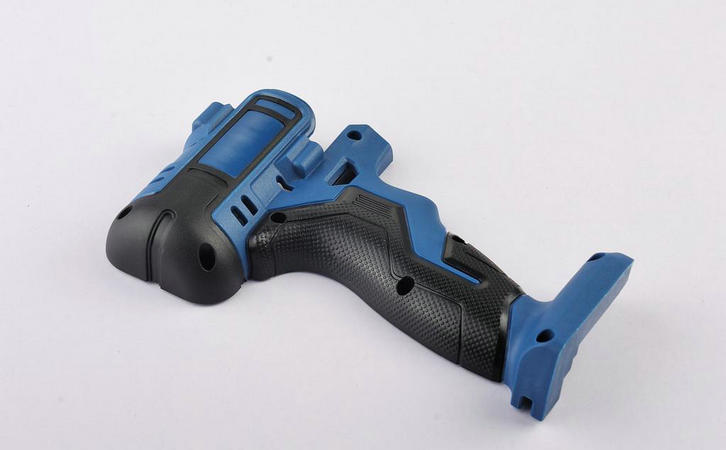

tpr軟膠收縮多少，一般在1.5-3%左右，因為tpr軟膠是一種由多種材料聚合而成的材料，每種應用領域的tpr軟膠收縮都是不一樣的。例如包膠PP的tpr軟膠收縮率在1.2-2%之間，包膠ABS的tpr軟膠收縮率在2-3%之間。

TPR軟膠收縮我們可以通過注塑工藝來控制，因此在設計模具時，應盡量考慮tpr軟膠收縮率對產品外觀的影響，特別是厚壁產品。

推薦閱讀:

【原創】TPR軟膠和硅膠哪個好？仿硅膠的TPR價格一噸多少錢

【原創】TPR軟膠烘料溫度調多少度[國豐橡塑]
