2006年3月，巴陵石化采用擁有完全自主知識產權的成套工藝技術，建成國內首套萬噸級SEBS工業(yè)裝置，填補了國內空白。岳陽巴陵石化目前生產SEBS，SBS，SEPS，而且型號眾多，每個型號對應的分子量及應用都有差異，18年苯乙烯類熱塑性彈性體軟膠TPE和TPR改性造粒工廠國豐橡塑為大家介紹SEBS牌號YH-602物性特點。

SEBS是以聚苯乙烯為末端段，以聚丁二烯加氫得到的乙烯-丁烯共聚物為中間彈性嵌段的線性三嵌共聚物。SEBS不含不飽和和雙鍵，因此具有良好的穩(wěn)定性和耐老化性。SEBS具有優(yōu)異的耐老化性能，既具有可塑性，又具有高彈性，無需硫化即可加工使用，邊角料可重使用，廣泛用于生產高檔彈性體、塑料改性、膠粘劑、潤滑油增粘劑、電線電纜的填充料和護套料等。SEBS具有良好的耐候性、耐熱性、耐壓縮變形性和優(yōu)異的力學性能。

一、SEBS-YH-602基本參數：

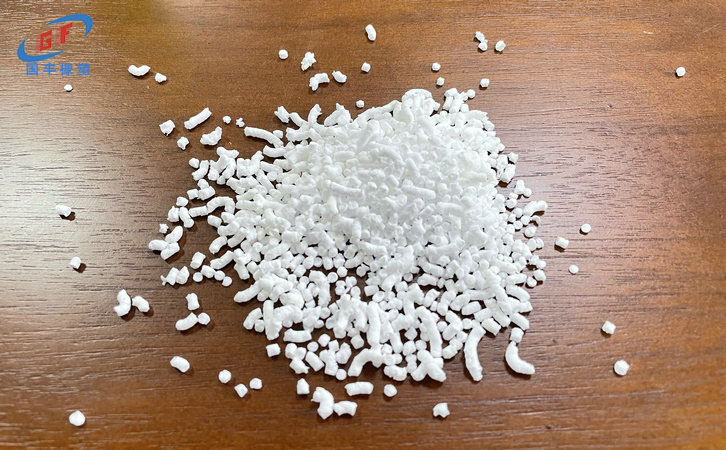

1、白色或淺色，呈粉末或均勻粒狀，不含機械雜質及油污。

2、苯乙烯含量：35%（重量、參考）；

3、結構：星型；

4、拉伸強度（≥MPa）：18；

5、扯斷伸長率（≥%）：400；

6、300%定伸應力（≥Mpa）：5.0；

7、扯斷永久變形（≤%）：48；

8、邵氏A硬度≥（A）：80；

9、甲苯溶液粘度（25℃、10%、Mpa.s）：150~600； 1

10、揮發(fā)分（≤%）：1.0

11、加氫度（≥）：97

二、SEBS-YH602應用特點：

星型結構的YH-602的加工流動性好，制品表面光潔度高、彈性回復佳。利用YH-602良好的配混加工性能和適中的力學性能可生產各種彈性體，主要對彈性回復要求高的制品，如密封材料（如建筑門窗密封條、地板和墻壁縫隙密封條）、文體用品等，也可根據實際需要用于塑料改性、改善包覆材料的表面性能和可加工性。

三、SEBS-YH-602不同充油比的典型性能（100份SEBS-YH-602參考值）：

1、YH-602在不同充油比下扯斷拉伸強度的變化，充油量50份扯斷拉伸強度15MPa

2、充油量100份扯斷拉伸強度 6MPa

3、充油量150份 扯斷拉伸強度 5.5MPa

4、充油量200份 扯斷拉伸強度 5MPa

SEBS-YH-602在不同充油比下300%定伸應力的變化：充油量50份300%定伸應力2MPa。充油量100份300%定伸應力0.9MPa。充油量150份300%定伸應力0.6MPa。充油量200份300%定伸應力0.4MPa 。

SEBSYH-602在不同充油比下硬度的變化：充油量50份硬度（邵A）50A，充油量100份硬度（邵A）20，充油量150份硬度（邵A）18，充油量200份硬度（邵A）12。 4、YH-602在不同充油比下MFR的變化（MFR是指在190℃、2.5Kg碼下測的熔體流動速率）。

軟膠TPE和TPR改性造粒過程中都會使用到SEBS或者SBS，常見的SEBS牌號有：臺橡6150、6151、6154、6153；日本可樂麗4033、4044、4055；李長榮9550、955；中石化巴陵石化YH-501、YH-502、YH-503、YH-561、YH-602、YH-801、YH-802、YH-803、YH-533；美國科騰FG1901、G1645、G1650、G-1651等等。金華市國豐橡塑有限公司會根據客戶的產品性能及應用領域來選擇合適的SEBS牌號。
